คุณสมบัติ

1. คุณสามารถแฟลชฮีตเตอร์ฮาโลเจนด้วยพัลส์ 0-5V
   การวิเคราะห์คายความร้อนด้วยอินฟราเรดแบบล็อคอิน – สามารถใช้กับวิธีการถ่ายภาพความร้อนแบบล็อคอินได้
2. การฉายรังสีแบบโค้งไซน์ของเครื่องทำความร้อนแบบฮาโลเจนสามารถทำได้ด้วยแรงดันไฟฟ้า 0-5V

ด้วยการเปลี่ยนความถี่ที่ใช้ จึงสามารถจำกัดขอบเขตของตำแหน่งที่สร้างความร้อนได้
ด้วยการเปลี่ยนแรงดันไฟฟ้าที่ใช้ สถานะการสร้างความร้อนก็สามารถเปลี่ยนได้เช่นกัน
เมื่อใช้รอบต่ำ อุณหภูมิจะเปลี่ยนแปลงอย่างมากและมองเห็นพื้นที่ขนาดใหญ่ได้
การใช้งานรอบสูงสามารถจำกัดได้เฉพาะพื้นที่ขนาดเล็ก

[ข้อควรระวัง] การทำความร้อนแบบพัลส์กะพริบจะทำให้อายุการใช้งานของฮีตเตอร์ฮาโลเจนสั้นลง

รายการรุ่น

รุ่น	แหล่งจ่ายไฟ	ควบคุมแรงดันไฟฟ้า	สำหรับพัดลมระบายความร้อน
HCP-AC100-240V/DC12V-300W	AC100～240V	DC12V-300W	ไม่มี
HCP-AC100-240V/DC24V-300W	AC100～240V	DC24V-300W	ไม่มี
HCP-AC100-240V/DC36V-600W	AC100～240V	DC36V-600W	ไม่มี
HCP-AC220V/AC100V-2.5KW	AC220V	AC100V-2.5KW	ไม่มี
HCP-AC220V/AC200V-5KW	AC220V	AC200V-5KW	ไม่มี
HCPD-AC100-200V/DC12V-300W	AC100～240V	DC12V-300W	DC24V-0.5A
HCPD-AC100-200V/DC24V-300W	AC100～240V	DC24V-300W	DC24V-0.5A
HCPD-AC100-200V/DC36V-600W	AC100～240V	DC36V-600W	DC24V-0.5A
HCPD-AC220V/AC100V-2.5KW	AC220V	AC100V-2.5KW	DC24V-0.5A
HCPD-AC220V/AC200V-5KW	AC220V	AC200V-5KW	DC24V-0.5A

ข้อมูลจำเพาะเพิ่มเติม

รุ่น	รายการและคำอธิบาย
FPR	รางป้องกันด้านหน้า
RPR	รางป้องกันด้านหลัง
สายไฟ: เราจะผลิตสายไฟตามข้อกำหนดของคุณ

สำหรับการควบคุมที่มีประสิทธิภาพสูง โปรดเลือกรุ่นที่สูงกว่า “ตัวควบคุมฮีตเตอร์ประสิทธิภาพสูง HHC2”
[หมายเหตุ] เมื่อ เพิ่มฟังก์ชัน จะมีขนาดภายนอกเปลี่ยนแปลง

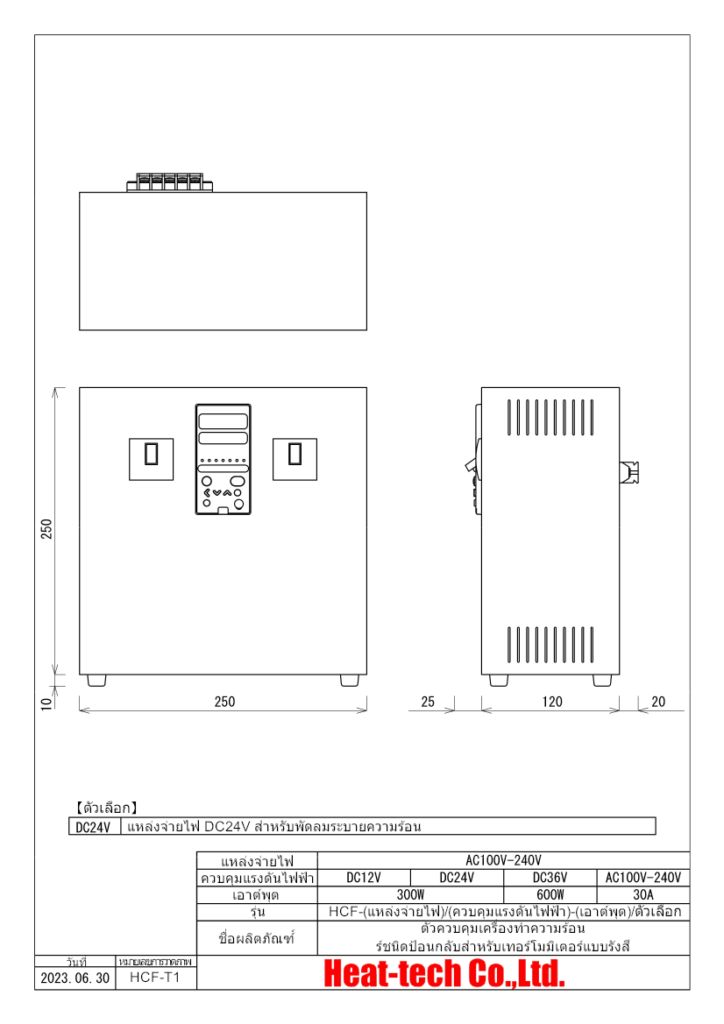

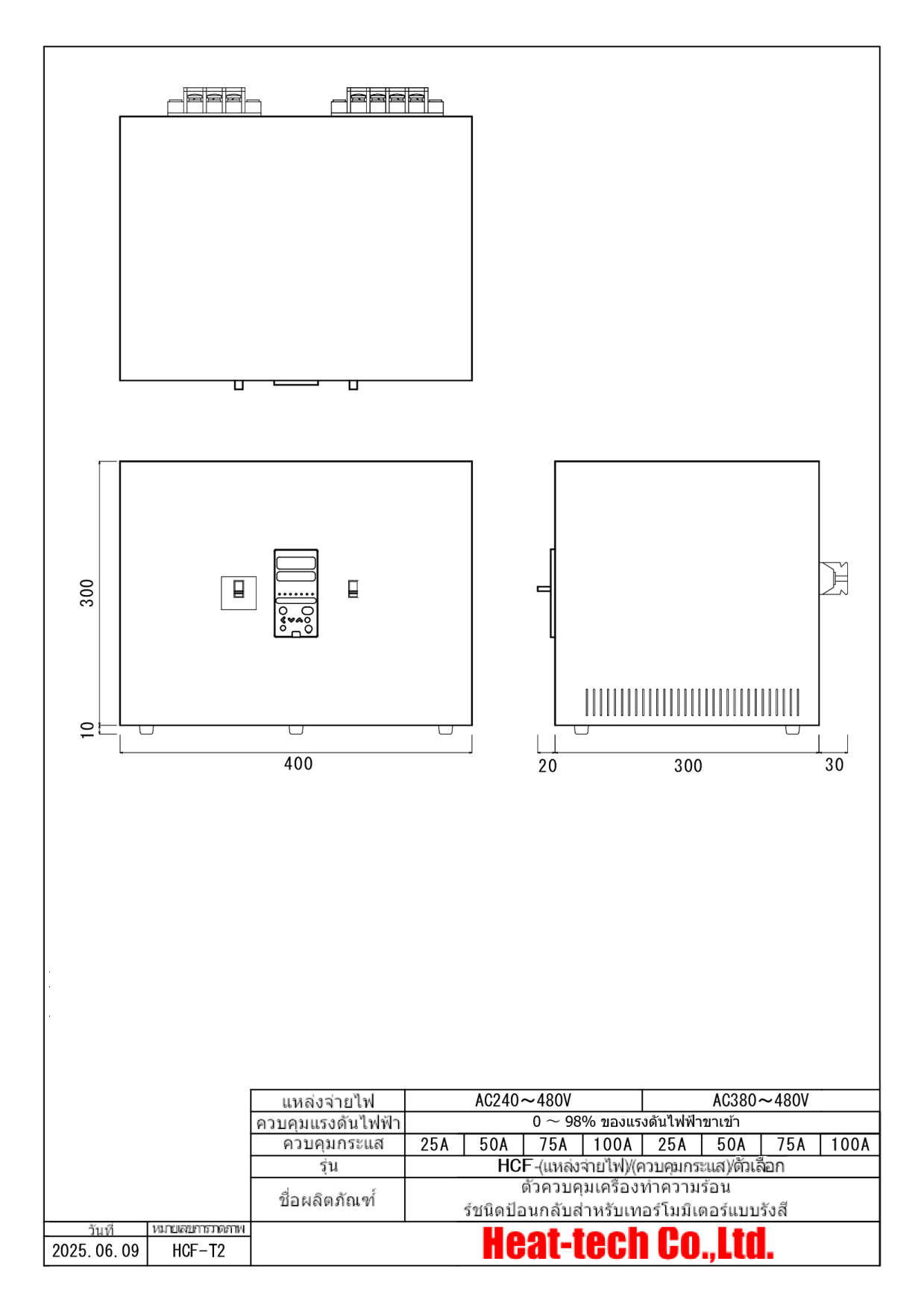

ขนาด

แคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการปลั๊กหรือคอนเนคเตอร์ที่ไม่ได้แสดงไว้ด้านบน เราจะผลิตให้ได้มากที่สุด

วิธีการกำหนดรูปแบบใบเสนอราคา
สำหรับ (รุ่นตัวควบคุมฮีตเตอร์) – (รูปทรงปลั๊ก) – (ความยาวสายไฟ)

ตัวอย่างรูปแบบใบเสนอราคา
HHC2-100v-240v-30A/TP/TMR1/RC1-TypeA-5m



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

การตั้งค่าเงื่อนไข การยืนยัน และการบันทึก
เป็นตัวควบคุมฮีตเตอร์ที่มีสามฟังก์ชัน

รายการข้อมูลจำเพาะ

	◆ ฟังก์ชั่นการตั้งค่าหลายขั้นตอน วิธีการให้ความร้อนและความเย็นซ้ำๆ การรักษาอุณหภูมิในการบำบัดสารละลาย การอุ่นและการดับร้อนแบบสองขั้นตอน ก๊าซไนไตรด์ การบำบัดไนไตรด์ด้วยแก๊สแบบสองขั้นตอน การบำบัดด้วยเกลือไนไตรด์แบบอ่อน แก๊สไนโตรคาร์บูไรซิ่ง
	◆ ฟังก์ชั่นการตั้งค่าความชัน การหลอมด้วยความร้อน การควบคุมอุณหภูมิการตกผลึก ทำความร้อนช้า → หลอม → เย็นช้า การอบอ่อนแบบสองขั้นตอน การรักษาการแข็งตัวของอายุ
	◆ฟังก์ชั่นการตั้งค่าเส้นโค้งไซน์ การทดสอบวงจรความร้อน การทดสอบความชราแบบเร่ง
	◆ฟังก์ชั่นทำความร้อนแบบช็อตเดียว ・การจัดการเวลาแบ่งเบาบรรเทา ・การบริหารเวลาความเคยชินในการอบ ・มาตรฐานการจัดการเวลา
	◆ฟังก์ชั่นทริกเกอร์ชิฟต์ (อุปกรณ์เสริม) เมื่อทริกเกอร์ถูกป้อนแล้วไปยังอุณหภูมิที่ตั้งไว้ถัดไป
	◆ฟังก์ชั่นหลายจอภาพ การกระจายอุณหภูมิสามารถทราบได้แบบเรียลไทม์
	◆ฟังก์ชั่นโฟลเดอร์ข้อมูลการ์ดหน่วยความจำ ข้อมูลความร้อนสามารถอ่านได้จากการ์ดหน่วยความจำและแก้ไขเป็นตารางและกราฟโดยใช้ EXCEL



รายการข้อมูลจำเพาะ

รุ่น	แหล่งจ่ายไฟ	ควบคุมแรงดันไฟฟ้า	ควบคุมกระแส	การควบคุมลูป
SSC-DC12V-300W-1L	AC85-264v	DC3-12v	300w	1
SSC-DC24V-300W-1L	AC85-264v	DC5-24v	300w	1
SSC-DC24V-600W-2L	AC85-264v	DC5-24v	300w x2	2
SSC-DC36V-600W-1L	AC85-264v	DC7-36v	600w	1
SSC-DC36V-1200W-2L	AC85-264v	DC7-36v	600w x2	2
SSC-AC15A-1L	AC85-264v	AC85-264v	15A	1
SSC-AC30A-1L	AC85-264v	AC85-264v	30A	1
SSC-AC30A-2L	AC85-264v	AC85-264v	15Ax2	2
SSC-AC45A-3L	AC85-264v	AC85-264v	15Ax3	3
SSC-AC60A-1L	AC85-264v	AC85-264v	60A	1
SSC-AC60A-2L	AC85-264v	AC85-264v	30Ax2	2
SSC-AC60A-4L	AC85-264v	AC85-264v	15Ax4	4
SSC-AC90A-3L	AC85-264v	AC85-264v	30Ax3	3
SSC-AC120A-2L	AC85-264v	AC85-264v	60Ax2	2
SSC-AC120A-4L	AC85-264v	AC85-264v	30Ax4	4

*1.อินพุตอุณหภูมิ : J,T,E,R,B,N,S,w5Re,w26Re,JPt100,Pt100
*2.อินพุตแบบอะนาล็อก: ±10V,±5V,0-10V,0-5V,1-5V,0-20mA,4-20mA
*3.ในการใช้ฮีตเตอร์ฮาโลเจนชนิดระบายความร้อนด้วยน้ำ จำเป็นต้องมีระบบระบายความร้อนด้วยน้ำ
*4.HLH ของประเภทเอาท์พุตสูงต้องการอากาศเย็นแยกต่างหาก
*5.ป้ายชื่อจะถูกสร้างขึ้นในภาษาที่กำหนดมากที่สุด

ข้อกำหนดทั่วไป

แหล่งจ่ายไฟ	AC100-240V
การใช้กระแสไฟภายใน	1.6A (ยกเว้นเอาต์พุตฮีตเตอร์)
อุณหภูมิโดยรอบ	0～50℃　（ไม่เป็นน้ำแข็ง ไม่มีการควบแน่น ไม่มีน้ำค้าง）
อุณหภูมิในการจัดเก็บ	－10～+60℃　（ไม่เป็นน้ำแข็ง ไม่มีการควบแน่น ไม่มีน้ำค้าง）
การใช้งานและการเก็บรักษาความชื้น	35～85％RH　（ไม่เป็นน้ำแข็ง ไม่มีการควบแน่น ไม่มีน้ำค้าง）
ทนต่อแรงดันไฟฟ้า	AC1500V　1นาที
ต้านทานเสียงรบกวน	1500Vp-p ความกว้างของพัลส์ 1μs,50ns
ความต้านทานของฉนวน	DC500MV- 5MΩ มากกว่า
ใช้บรรยากาศ	ไม่มีฝุ่น ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนรุนแรง
ใช้ระดับความสูง	2,000 ม. หรือน้อยกว่า
ขนาดภายนอก	สูง 250 มม. กว้าง 400 มม. ลึก 270 มม. (รุ่นมาตรฐาน)
มวล	ประมาณ 5 กก. (รุ่นมาตรฐาน)

ข้อมูลจำเพาะของแผงสัมผัส

แสดงองค์ประกอบ	LCD สี TFT ความสว่างสูงพิเศษ
แสดงจุดหมายเลข	VGA　640×480
ชีวิตจอแอลซีดี	ประมาณ 5,000 ชั่วโมง (อุณหภูมิและความชื้นปกติ)
อายุการใช้งานแบ็คไลท์	ประมาณ 5400 ชั่วโมง
แตะสวิตช์ชีวิต	1 ล้านครั้งหรือมากกว่า (แรงกดสวิตช์สัมผัส 0.98NT ด้านล่าง)

ฟังก์ชั่นมาตรฐาน

ข้อมูลการ์ดหน่วยความจำ	อ่านข้อมูลความร้อนจากการ์ดหน่วยความจำ และสามารถแก้ไขตารางและกราฟใน EXCEL
หลายจอภาพ	แสดงกราฟแนวโน้มของอินพุตอุณหภูมิ 4CH รวม 8CH และอินพุตอะนาล็อก 4CH
หลายอุณหภูมิ	การตั้งค่าความร้อนต่างๆ เช่น การตั้งค่าหลายขั้นตอน เส้นโค้งไซน์ การทำความร้อนแบบไล่ระดับสี ฯลฯ สามารถตั้งค่าได้บนแผงสัมผัส
หัวหน้างาน	สัญญาณหลายตัวและฟังก์ชั่นการทำความร้อนที่ประสานกันของฮีตเตอร์หลายตัว
การให้ความร้อนเพียงครั้งเดียว	สามารถกำหนดเวลาทำความร้อนได้หนึ่งช็อตจากค่าการมาถึงของอุณหภูมิที่ตั้งไว้ล่วงหน้า
อุณหภูมิ ใส่ 4CH	K,J,T,E,R,B,N,S,w5Re,w26Re,JPt100,Pt100　4CH
อินพุตอะนาล็อก 4CH	±10V，±5V，0-10V，0-5V，1-5V，0-20mA，4-20mA　4CH

ตัวเลือก

TA4	เพิ่มอุณหภูมิและอนาล็อกหลายอินพุต 4ch
HL	High-Low　การควบคุมสูง-ต่ำ ทำให้การขึ้นลงเร็วขึ้น
TR	เพิ่มฟังก์ชั่นทริกเกอร์กะ
RC1	เริ่มและหยุดการทำความร้อนด้วยสัญญาณหน้าสัมผัสแบบไม่มีแรงดันจากภายนอก
RC2	แรงดันเอาต์พุตถูกควบคุมโดยสัญญาณภายนอก 4 ถึง 20mA
RSP	ระบุการตั้งค่าภายนอกด้วย 4-20mA
PVMON	อุณหภูมิของวัตถุที่จะให้ความร้อนจะถูกส่งออกภายนอกด้วยสัญญาณ 4-20mA
SVMON	อุณหภูมิที่ตั้งไว้จะถูกส่งออกภายนอกด้วยสัญญาณ 4-20mA
RS485	การสื่อสาร RS-485
IOT	ฟังก์ชั่นไอโอที
ACOUT	สามารถใช้เป็นแหล่งจ่ายไฟพัดลมระบายความร้อน AC
DC24	แหล่งจ่ายไฟ DC24V สำหรับพัดลมระบายความร้อน
AirV	วาล์วเปิด-ปิดแอร์
OFDT	วาล์วปิดแอร์ ตัวตั้งเวลาทำความเย็น 5 นาทีหลังจากหยุดทำความร้อน
BO	ตรวจหา แสดง และส่งออกการตัดการเชื่อมต่อของฮีตเตอร์ AC
OVH	ฟังก์ชั่นหัวหน้างาน ตรวจสอบและควบคุมความร้อนสูงเกินไป
WP	สัญญาณเตือนแรงดันน้ำหล่อเย็นต่ำ
AP	เตือนแรงดันตกในก๊าซจ่าย
CFS	การประมวลผลสัญญาณการตรวจจับการหยุดพัดลมระบายความร้อน
FPR	รางป้องกันด้านหน้า
RPR	รางป้องกันด้านหลัง
สายไฟฟ้า	เราจะผลิตสายไฟที่ระบุ
+α	หากคุณต้องการฟังก์ชั่นเพิ่มเติม เราจะผลิตให้ได้มากที่สุด

ขนาดภายนอกอาจเปลี่ยนแปลงเมื่อมีการเพิ่มฟังก์ชัน

สายไฟสำหรับตัวควบคุมฮีตเตอร์

เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการปลั๊กหรือคอนเนคเตอร์ที่ไม่ได้แสดงไว้ด้านบน เราจะผลิตให้ได้มากที่สุด

วิธีการกำหนดรูปแบบใบเสนอราคา
สำหรับ (รุ่นตัวควบคุมฮีตเตอร์) – (รูปทรงปลั๊ก) – (ความยาวสายไฟ)
ตัวอย่างรูปแบบใบเสนอราคา
SSC-AC15A-1L-TypeF-5m



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คุณสมบัติ

• HHC2 เป็นตัวควบคุมฮีตเตอร์ที่สามารถปรับแต่งได้โดยการรวมฟังก์ชันพื้นฐานเข้ากับตัวเลือกต่างๆ
• สามารถระบุประเภทการออกแบบสากลสี CUD เป็นตัวเลือกได้
  ไฟแสดงสถานะสีขาว น้ำเงิน และเหลือง ปุ่มสั่งงานสีน้ำเงินและเหลือง
  โทนสีที่ทุกคนมองเห็นได้ง่าย
• “HHC2” มีความสามารถในการควบคุมการเปิด-ปิดของกำลังไฟ, แรงดันไฟฟ้าได้ด้วยตนเอง
  ขีดจำกัดปัจจุบัน ช้าลง เบรกเกอร์กระแสเกินของแรงดันไฟฟ้าและอื่นๆ
  มีอุปกรณ์ความปลอดภัยเพียงพอที่จำเป็นสำหรับฮีตเตอร์ฮาโลเจน
• ประเภทตัวควบคุมอุณหภูมิที่เป็นอุปกรณ์เสริมมีข้อกำหนดเฉพาะของเทอร์โมคัปเปิลและข้อกำหนดของเทอร์โมมิเตอร์แบบแผ่รังสี
• เมื่อเลือกตัวเลือก คุณจะสามารถควบคุมการเปิด-ปิดและแรงดันไฟฟ้าได้แม้จะมีสัญญาณภายนอกก็ตาม
• ด้วยรุ่นที่มีฟังก์ชัน IOT เสริม คุณสามารถตรวจสอบข้อมูล เช่น อุณหภูมิที่ตั้งไว้ อุณหภูมิความร้อน เวลาในการทำงาน จำนวนการทำงาน จำนวนการเปลี่ยนฮีตเตอร์ และ MTBF
• การใช้เซ็นเซอร์ทำซ้ำของตัวเลือกที่เลือกไว้ การจัดการการเตือนอุณหภูมิเกินทำได้
• การทดสอบความร้อนอย่างแม่นยำสามารถทำได้โดยใช้ตัวตั้งเวลาแบบนัดเดียวซึ่งเป็นอุปกรณ์เสริม



รายการข้อมูลจำเพาะ

รุ่น	แหล่งจ่ายไฟ	ควบคุมแรงดันไฟฟ้า	ควบคุมกระแส
HHC2-12v-300w	AC100-240v	DC12v	25A
HHC2-24v-330w	AC100-240v	DC24v	13A
HHC2-36v-600w	AC100-240v	DC36v	15A
HHC2-36v-1kw	AC100-240v	DC36v	28A
HHC2-120V-3kW	AC200-240v	AC120v	25A
HHC2-100v-240v-15A	AC100-240v	AC100-240v	15A
HHC2-100v-240v-30A	AC100-240v	AC100-240v	30A
HHC2-100v-240v-60A	AC100-240v	AC100-240v	60A

ฟังก์ชันพื้นฐาน

การทำงาน	รายการและคำอธิบาย
แรงดันไฟฟ้าของแหล่งจ่ายไฟ	AC100V～240V 50/60Hz
DC ควบคุมกระแส	12v-300w / 24v-300w / 36v-500w / 36v-1kw
AC ควบคุมกระแส	15A / 30A / 60A
โวลต์มิเตอร์แบบอนาล็อก	แสดงแรงดันขาออกของฮีตเตอร์ด้วยอะนาล็อกมิเตอร์
คู่มือเปิด-ปิด	เอาต์พุตสามารถเปิด/ปิดได้ด้วยสวิตช์บนแผงควบคุม
การปรับแรงดันไฟฟ้าด้วยตนเอง	แรงดันเอาต์พุตสามารถเปลี่ยนแปลงได้ตั้งแต่ 0-98% ด้วยปุ่มหมุนบนแผงควบคุม
เอาต์พุต AC เริ่มต้นอย่างนุ่มนวล	เมื่อเอาต์พุตเปิด แรงดันไฟฟ้าจะช้าลงเพื่อหยุดกระแสที่ไหลเข้า
ฟังก์ชั่นป้องกันกระแสเกิน	เบรกเกอร์ความเร็วสูงช่วยปกป้ององค์ประกอบเซมิคอนดักเตอร์ไฟฟ้าจากกระแสไฟฟ้าที่มากเกินไป
ฟังก์ชันตรวจจับการตัดการเชื่อมต่อ	ตรวจหา แสดง และส่งออกการตัดการเชื่อมต่อของฮีตเตอร์ AC
สภาพแวดล้อมการใช้งาน	อุณหภูมิ 0-45℃ ความชื้น 10-95% (ไม่มีการควบแน่น)
ขนาดภายนอก	สูง 300 x กว้าง 300 x ลึก 300 มม

ตัวเลือก

รุ่น	รายการและคำอธิบาย
CUD	สี ดีไซน์สากล สีขาว น้ำเงิน เหลือง ไฟแสดงสถานะ/ปุ่มกด น้ำเงิน เหลือง
TC	ตัวควบคุมอุณหภูมิอินพุตเทอร์โมคัปเปิล
TP	ตัวควบคุมอุณหภูมิอินพุตเทอร์โมมิเตอร์แบบแผ่รังสี
PM	เครื่องวัดอุณหภูมิรังสีติดตั้งอยู่บนพื้นผิว
SV	ฟังก์ชั่นหัวหน้างาน ตรวจสอบและควบคุมความร้อนสูงเกินไป
HL	High-Low　การควบคุมสูง-ต่ำ ทำให้การขึ้นลงเร็วขึ้น
TMR1	ตัวจับเวลาแบบติดตั้งบนพื้นผิว – การตั้งค่าสำหรับการทำความร้อนแบบ one-shot
TMR2	ตัวจับเวลาแบบติดตั้งบนพื้นผิว – ตั้งเวลาอุ่นเครื่อง
TMR3	ตัวจับเวลาแบบติดตั้งบนพื้นผิว – แสดงเวลาความร้อนสะสมสำหรับการบำรุงรักษาเชิงคาดการณ์
RC1	เริ่มและหยุดการทำความร้อนด้วยสัญญาณหน้าสัมผัสแบบไม่มีแรงดันจากภายนอก
RC2	แรงดันเอาต์พุตถูกควบคุมโดยสัญญาณภายนอก 4 ถึง 20mA
RSP	ระบุการตั้งค่าภายนอกด้วย 4-20mA
MON	ส่งออกค่าปัจจุบันภายนอกที่ 4-20mA
RS485	การสื่อสาร RS-485
IOT	ฟังก์ชั่นไอโอที
AirV	วาล์วเปิด-ปิดแอร์
OFDT	วาล์วปิดแอร์ ตัวตั้งเวลาทำความเย็น 5 นาทีหลังจากหยุดทำความร้อน
WP	สัญญาณเตือนแรงดันน้ำหล่อเย็นต่ำ
AP	สัญญาณเตือนแรงดันอากาศเย็นเทอร์มินอลไม่เพียงพอ
DC24	แหล่งจ่ายไฟ DC24V สำหรับพัดลมระบายความร้อน
CFS	การประมวลผลสัญญาณการตรวจจับการหยุดพัดลมระบายความร้อน
FPR	รางป้องกันด้านหน้า
RPR	รางป้องกันด้านหลัง
เครื่องวัดอุณหภูมิรังสี	เราจะจัดหาและปรับแต่งเทอร์โมมิเตอร์แบบรังสีตามการใช้งานที่คุณต้องการ
สายไฟฟ้า	เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการฟังก์ชันนอกเหนือจากข้างต้น โปรดติดต่อเรา
ขนาดภายนอกอาจเปลี่ยนแปลงเมื่อมีการเพิ่มฟังก์ชัน

สายไฟสำหรับตัวควบคุมฮีตเตอร์

เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการปลั๊กหรือคอนเนคเตอร์ที่ไม่ได้แสดงไว้ด้านบน เราจะผลิตให้ได้มากที่สุด

วิธีการกำหนดรูปแบบใบเสนอราคา
สำหรับ (รุ่นตัวควบคุมฮีตเตอร์) – (รูปทรงปลั๊ก) – (ความยาวสายไฟ)
ตัวอย่างรูปแบบใบเสนอราคา
HHC2-100v-240v-30A/TP/TMR1/RC1-TypeA-5m



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

◆ คุณสมบัติ ◆

1. คุณสามารถระบุตัวเลือก CUD สำหรับประเภท Color Universal Design
   ใช้ไฟแสดงสถานะสีน้ำเงิน และโทนสีที่ทุกคนมองเห็นได้ง่าย
2. เครื่องเข้ารหัสแบบโรตารี่ใช้เพื่อควบคุมอุณหภูมิความร้อนตามสัดส่วนความเร็วของสายพานลำเลียงหรือสาย
   เมื่อสายหยุด ฮีตเตอร์ก็เช่นกัน
3. HCSS สามารถให้ความร้อนได้เมื่อมีการซิงโครไนซ์กับโฟโตอิเล็กทริกเท่านั้น
4. HCSS ช่วยประหยัดพลังงานเพราะจะหยุดการให้ความร้อนเมื่อไม่มีงานทำ
5. HCSS / SM สามารถวัดอุณหภูมิของเฉพาะวัตถุที่จะให้ความร้อนในการซิงโครไนซ์กับสวิตช์ตาแมว
6. โดยการติดตั้งรางป้องกันด้านหน้า รางป้องกันด้านหลัง และมือจับเป็นตัวเลือก จะกลายเป็นข้อกำหนดเฉพาะในการเคลื่อนย้ายไซต์

























แบบมาตรฐาน HCS

เครื่องเข้ารหัสแบบโรตารี่ใช้เพื่อควบคุมอุณหภูมิความร้อนตามสัดส่วนความเร็วของสายพานลำเลียงหรือสาย
เอาต์พุตฮีทเตอร์จะเพิ่มขึ้นเมื่อความเร็วของไลน์เพิ่มขึ้น และเอาต์พุตฮีทเตอร์จะลดลงเมื่อความเร็วของไลน์ลดลง
เมื่อสายหยุด ฮีตเตอร์ก็เช่นกัน
การปรับแบบละเอียดทำได้โดยแป้นหมุนที่ติดตั้งบนพื้นผิว























ประเภทการซิงโครไนซ์เซนเซอร์ HCSS

เครื่องเข้ารหัสแบบโรตารี่ใช้เพื่อควบคุมอุณหภูมิความร้อนตามสัดส่วนความเร็วของสายพานลำเลียงหรือสาย
เอาต์พุตฮีทเตอร์จะเพิ่มขึ้นเมื่อความเร็วของไลน์เพิ่มขึ้น และเอาต์พุตฮีทเตอร์จะลดลงเมื่อความเร็วของไลน์ลดลง
ในการซิงโครไนซ์กับสวิตช์ตาแมว การให้ความร้อนจะเกิดขึ้นเฉพาะเมื่อมีงานเท่านั้น
การปรับแบบละเอียดทำได้โดยแป้นหมุนที่ติดตั้งบนพื้นผิว



























ปรอทวัดไข้แบบแผ่รังสี HCSSF

เครื่องเข้ารหัสแบบโรตารี่ใช้เพื่อควบคุมอุณหภูมิความร้อนตามสัดส่วนความเร็วของสายพานลำเลียงหรือสาย
เอาต์พุตฮีทเตอร์จะเพิ่มขึ้นเมื่อความเร็วของไลน์เพิ่มขึ้น และเอาต์พุตฮีทเตอร์จะลดลงเมื่อความเร็วของไลน์ลดลง
ในการซิงโครไนซ์กับสวิตช์ตาแมว การให้ความร้อนจะเกิดขึ้นเฉพาะเมื่อมีงานเท่านั้น
ในขณะเดียวกัน อุณหภูมิพื้นผิวของงานวัดด้วยเทอร์โมมิเตอร์แบบแผ่รังสี
การปรับแบบละเอียดทำได้โดยแป้นหมุนที่ติดตั้งบนพื้นผิว



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คุณสมบัติ

1. การควบคุมผลป้อนกลับสามารถทำได้โดยใช้เทอร์โมมิเตอร์แบบรังสี
2. การตั้งค่าความร้อนเกินเป็นศูนย์ให้ความร้อนที่เสถียร
3. เมื่อติดตั้งแหล่งจ่ายไฟพัดลมระบายความร้อนด้วยอากาศ สามารถควบคุมการตอบสนองของฮีตเตอร์ฮาโลเจนระบายความร้อนด้วยอากาศได้
4. ด้วยการติดรางป้องกันด้านหน้า รางป้องกันด้านหลัง และที่จับเป็นตัวเลือก ทำให้สามารถสร้างเป็นข้อกำหนดของสนามได้
5. หากคุณต้องการการควบคุมที่ซับซ้อนยิ่งขึ้น เราขอแนะนำรุ่นที่สูงกว่า “ตัวควบคุมฮีตเตอร์ประสิทธิภาพสูง HHC2”

● การตั้งค่าความร้อนเกินเป็นศูนย์ให้ความร้อนที่เสถียร

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

สีประเภทการออกแบบสากล HCV-CUD / HCVD-CUD

ไฟแสดงสถานะสีน้ำเงินใช้เพื่อสร้างรูปแบบสีที่ทุกคนมองเห็นได้ง่าย
กรุณาเพิ่ม CUD ในหมายเลขรุ่นเมื่อสั่งซื้อ

ชนิดมาตรฐาน　HCV

ผู้ใช้สามารถควบคุมแรงดันไฟฟ้าของฮีตเตอร์ฮาโลเจนได้ด้วยตนเอง

พร้อมแหล่งจ่ายไฟสำหรับพัดลมระบายความร้อน HCVD

ติดตั้งปุ่มหมุนและแหล่งจ่ายไฟ DC สำหรับพัดลมระบายความร้อนด้วยอากาศ ผู้ใช้สามารถควบคุมแรงดันไฟฟ้าของฮีตเตอร์ฮาโลเจนแบบระบายความร้อนด้วยอากาศได้ด้วยตนเอง

รายการรุ่นและความเข้ากันได้

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

โปรดทราบ

ซีรีส์ ACC ไม่สามารถควบคุมฮีตเตอร์อากาศร้อนได้
สำหรับการควบคุมฮีตเตอร์ด้วยลมร้อน เราขอแนะนำซีรีส์ HCA, ซีรีส์ AHC2 และซีรีส์ SSC
ซีรีส์ ACC ไม่สามารถควบคุมฮีตเตอร์แบบฮาโลเจนได้
แนะนำให้ใช้ซีรีส์ HCV, ซีรีส์ HHC2 และซีรีส์ SSC สำหรับการควบคุมฮีตเตอร์แบบฮาโลเจน

ACC ทำการควบคุมความเย็นอย่างเสถียรโดยใช้การควบคุมป้อนกลับโดยใช้เทอร์โมคัปเปิล

รายการรุ่น

ACC ชนิดมาตรฐาน

ACC มีสวิตช์ไฟหลักและสวิตช์สตาร์ทเครื่องทำความเย็นแยกต่างหาก ดังนั้นคุณจึงสามารถเริ่มทำความเย็นได้หลังจากตั้งอุณหภูมิแล้ว
นอกจากนี้ ยังสามารถแจ้งเตือนเมื่ออุณหภูมิทำความเย็นยังไม่ถึงระดับได้อีกด้วย
นอกจากนี้ เป็นทางเลือก อุณหภูมิเจ็ทสามารถส่งออกภายนอกที่ 4-20mA ได้

ACCP เกจวัดความดัในตัว

ACCP มีสวิตช์ไฟหลักและสวิตช์สตาร์ทเครื่องทำความเย็นแยกต่างหาก ดังนั้นคุณจึงสามารถเริ่มทำความเย็นได้หลังจากตั้งอุณหภูมิแล้ว
นอกจากนี้ ยังสามารถแจ้งเตือนเมื่ออุณหภูมิทำความเย็นยังไม่ถึงระดับได้อีกด้วย
นอกจากนี้ เป็นทางเลือก อุณหภูมิเจ็ทสามารถส่งออกภายนอกที่ 4-20mA ได้

ACCP มีเกจวัดแรงดันติดตั้งไว้ ช่วยให้คุณตรวจสอบแรงดันด้วยสายตาได้
นอกจากนี้ยังสามารถส่งสัญญาณเตือนการขาดแคลนแรงดันได้อีกด้วย
นอกจากนี้ ความดันสามารถส่งออกภายนอกที่ 4-20mA เป็นตัวเลือกเสริม

ACCP เกจวัดความดันละโฟลว์มิเตอร์ในตัว

ACCPFM มีสวิตช์ไฟหลักและสวิตช์สตาร์ทเครื่องทำความเย็นแยกต่างหาก ดังนั้นคุณจึงสามารถเริ่มทำความเย็นได้หลังจากตั้งอุณหภูมิแล้ว
นอกจากนี้ ยังสามารถแจ้งเตือนเมื่ออุณหภูมิทำความเย็นยังไม่ถึงระดับได้อีกด้วย
นอกจากนี้ เป็นทางเลือก อุณหภูมิเจ็ทสามารถส่งออกภายนอกที่ 4-20mA ได้

ACCPFM มีเกจวัดแรงดัน ซึ่งช่วยให้ยืนยันแรงดันด้วยภาพได้
นอกจากนี้ยังสามารถส่งสัญญาณเตือนการขาดแคลนแรงดันได้อีกด้วย
นอกจากนี้ ความดันสามารถส่งออกภายนอกที่ 4-20mA เป็นตัวเลือกเสริม

ACCPFM ติดตั้งมิเตอร์วัดการไหล ช่วยให้ยืนยันอัตราการไหลด้วยภาพได้
นอกจากนี้ ยังสามารถส่งสัญญาณเตือนอัตราการไหลไม่เพียงพอได้
นอกจากนี้ อัตราการไหลสามารถส่งออกภายนอกไปที่ 4-20mA เป็นตัวเลือกได้



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คุณสมบัติ

AHC3 เป็นตัวควบคุมฮีตเตอร์ที่สามารถปรับแต่งได้โดยการรวมฟังก์ชันพื้นฐานเข้ากับตัวเลือกต่างๆ
การทำความร้อนด้วยลมร้อนที่เสถียรทำได้โดยการตั้งค่าศูนย์ความร้อนสูงเกินไปของตัวควบคุมอุณหภูมิ
การควบคุมการไหลช่วยให้มั่นใจได้ถึงความสามารถในการทำซ้ำของปริมาณความร้อนที่จ่าย

สามารถเลือกรุ่นออปชั่น CUD สำหรับการออกแบบยูนิเวอร์แซลแบบสี
ใช้ไฟเซ็นสีขาว-น้ำเงิน-เหลืองและปุ่มควบคุมที่มีสีน้ำเงินและเหลือง
การจัดสีที่อ่านง่ายสำหรับทุกคน

ประเภทตัวควบคุมอุณหภูมิที่เป็นอุปกรณ์เสริมมีข้อกำหนดเฉพาะของเทอร์โมคัปเปิลและข้อกำหนดของเทอร์โมมิเตอร์แบบแผ่รังสี

เมื่อเลือกตัวเลือก คุณจะสามารถควบคุมการเปิด-ปิดและแรงดันไฟฟ้าได้แม้จะมีสัญญาณภายนอกก็ตาม
ด้วยรุ่นที่มีฟังก์ชัน IOT เสริม คุณสามารถตรวจสอบข้อมูล เช่น อุณหภูมิที่ตั้งไว้ อุณหภูมิความร้อน เวลาในการทำงาน จำนวนการทำงาน จำนวนการเปลี่ยนฮีตเตอร์ และ MTBF

การจัดการสัญญาณเตือนความร้อนสูงเกินแบบคู่ทำได้โดยเลือกตัวเลือก
การทดสอบความร้อนอย่างแม่นยำสามารถทำได้โดยใช้ตัวตั้งเวลาแบบ one-shot ซึ่งเป็นอุปกรณ์เสริม

เครื่องวัดการไหลแบบดิจิตอลฟังก์ชั่นพื้นฐาน AHC3 พร้อมตัวควบคุมอุณหภูมิและวาล์วควบคุม

การทำความร้อนด้วยลมร้อนที่เสถียรทำได้โดยการตั้งค่าศูนย์ความร้อนสูงเกินไปของตัวควบคุมอุณหภูมิ
ความสามารถในการทำซ้ำของปริมาณความร้อนที่จ่ายนั้นทำได้โดยการควบคุมการไหลโดยใช้มิเตอร์วัดการไหลแบบดิจิตอลพร้อมวาล์วปรับการไหล

ฟังก์ชันป้องกันกระแสลมในตัวช่วยป้องกันความเสียหายจากความร้อนที่จะเกิดกับฮีตเตอร์

รายการการกำหนดค่ารุ่น

ฟังก์ชันพื้นฐาน

การทำงาน	รายการและคำอธิบาย
แรงดันไฟฟ้าของแหล่งจ่ายไฟ	AC100V～240V 50/60Hz
AC ควบคุมกระแส	15A / 30A　/50A / 100A
เครื่องปรับอากาศ	ติดพื้นผิวเข้ากันได้กับอินพุตเทอร์โมคัปเปิล
วิธีการควบคุมอุณหภูมิ	การควบคุม PID แบบแบ่งเวลา
เครื่องวัดการไหลของอากาศ	เครื่องวัดการไหลของความร้อน
วิธีการตั้งค่าอัตราการไหลของอากาศ	วาล์วควบคุมแบบแมนนวล
อัตราการไหลของอากาศ (ลิตร/นาที)	2-200 / 10-1000
ข้อต่ออากาศเข้า	เกลียวเรียวสำหรับท่อ
ข้อต่ออากาศออก	เกลียวเรียวสำหรับท่อ
สภาพแวดล้อมการใช้งาน	อุณหภูมิ 0-45℃ ความชื้น 10-95% (ไม่มีการควบแน่น)
ขนาดภายนอก	สูง 250 x กว้าง 250 x ลึก 250 มม

ข้อมูลจำเพาะเพิ่มเติม

รุ่น	รายการและคำอธิบาย
CUD	สี ดีไซน์สากล สีขาว น้ำเงิน เหลือง ไฟแสดงสถานะ/ปุ่มกด น้ำเงิน เหลือง
PG	การติดตั้งบนพื้นผิวเกจวัดความดัน
RC1	ความร้อนเริ่มหรือหยุดในสัญญาณจากภายนอก
SV	สัญญาณเตือนความร้อนเกิน （สำหรับประเภท ABH-/DGH-□□/□V-□W/2K)
HL	สูง-ต่ำ　ควบคุมการทำความร้อนอย่างรวดเร็วหรือการอุ่นล่วงหน้า
TMR1	พื้นผิวการติดตั้ง – สำหรับการทำความร้อนแบบนัดเดียว
BUZ	เมื่อหมดเวลา เสียงกริ่งจะดังเป็นเวลา 10 วินาที
AirV	วาล์วเปิด-ปิดลม
OFDT	วาล์วปิดอากาศ หยุดทำความร้อนหลังจากตั้งเวลาทำความเย็น 5 นาที
RSP	อุณหภูมิตัวควบคุมอุณหภูมิอิที่ระบุ ใน 4-20mA
MONT	ส่งสัญญาณอุณหภูมิลมร้อนภายนอกเป็นสัญญาณ 4-20mA
MONF	ส่งออกอัตราการไหลของก๊าซจ่ายออกสู่ภายนอกเป็นสัญญาณ 4-20mA
MONP	ส่งออกแรงดันก๊าซจ่ายออกไปด้านนอกเป็นสัญญาณ 4-20mA
RS485	การสื่อสาร RS-485
IOT	ฟังก์ชั่นไอโอที
BO	ด้วยการตรวจจับและแสดงอาการเหนื่อยหน่ายของฮีตเตอร์ ด้วยตัวจำกัดกระแส
AP	ฮีตเตอร์แบบเป่าลมและเครื่องเตือนการขาดแคลนแรงดันอากาศระบายความร้อนที่ขั้ว
FPR	รางป้องกันด้านหน้า
RPR	รางป้องกันด้านหลัง
TP	ตัวควบคุมอุณหภูมิอิ ： อินพุตไพโรมิเตอร์
PM	พื้นผิวที่ติดตั้งไพโรมิเตอร์
FXS-600	ขาตั้งแบบยืดหยุ่นสำหรับ เครื่องวัดอุณหภูมิรังสี
เครื่องวัดอุณหภูมิรังสี	ไพโรมิเตอร์เพื่อเลือกการใช้งาน จากนั้นจึงปรับเข้ากับตัวควบคุมฮีตเตอร์
สายไฟฟ้า	ผลิตข้อกำหนดของสายไฟฟ้า
+α	หากผู้ใช้ต้องการฟังก์ชันอื่นนอกเหนือจากข้างต้น โปรดติดต่อเรา

โปรดติดต่อเราหากคุณต้องการฟังก์ชั่นอื่นนอกเหนือจากข้างต้น
ขนาดภายนอกอาจเปลี่ยนแปลงเมื่อมีการเพิ่มฟังก์ชัน



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

[โปรดทราบ]

ซีรีส์ HCA ไม่สามารถควบคุมฮีตเตอร์แบบฮาโลเจนได้
แนะนำให้ใช้ซีรีส์ HCV, ซีรีส์ HHC2 และซีรีส์ SSC สำหรับการควบคุมฮีตเตอร์แบบฮาโลเจน

การตั้งค่าศูนย์ความร้อนสูงเกินไปทำให้ได้ความร้อนที่เสถียร
เนื่องจากสวิตช์ไฟหลักและสวิตช์ไฟของฮีตเตอร์แยกจากกัน จึงสามารถเริ่มทำความร้อนได้หลังจากตั้งอุณหภูมิแล้ว

HCA ชนิดมาตรฐาน

สวิตช์ไฟหลักและสวิตช์ไฟฮีตเตอร์แยกจากกัน ดังนั้นคุณจึงสามารถเริ่มทำความร้อนได้หลังจากตั้งอุณหภูมิแล้ว

ประเภทการควบคุมแบบลงขั้นตอน HCAR

[การควบคุมการลดขั้นตอนลงของแผงฮีตเตอร์อินฟราเรดไกล]

ควบคุมฮีตเตอร์โดยการปรับแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ระบุลงไปตามแรงดันไฟฟ้าที่ระบุ

พร้อมกับฟังก์ชั่นหัวหน้างาน HCASV

[สำหรับการควบคุมความร้อนสูงเกินไปของฮีตเตอร์อากาศร้อน]

อินพุตเทอร์โมคัปเปิลช่องลมร้อนจะควบคุมอากาศร้อนให้มีอุณหภูมิที่เหมาะสม
ตรวจสอบอุณหภูมิที่เพิ่มขึ้นมากเกินไปของฮีตเตอร์ด้วยลมร้อนด้วยเทอร์โมคัปเปิลอุณหภูมิขององค์ประกอบความร้อน
หากอุณหภูมิสูงขึ้นมากเกินไป ฮีตเตอร์จะถูกตัดออกและมีการส่งสัญญาณเตือน

[ฮีตเตอร์ด้วยลมร้อนสำหรับควบคุมอุณหภูมิของวัตถุที่ให้ความร้อน]

วัตถุที่จะให้ความร้อนจะถูกควบคุมที่อุณหภูมิที่เหมาะสมโดยการป้อนเทอร์โมคัปเปิล
ตรวจสอบอุณหภูมิที่เพิ่มขึ้นมากเกินไปของฮีตเตอร์อากาศร้อนด้วยเทอร์โมคัปเปิลทางออกอากาศร้อน
หากอุณหภูมิสูงขึ้นมากเกินไป ฮีตเตอร์จะถูกตัดออกและมีการส่งสัญญาณเตือน

2ตัว ฮีตเตอร์ ควบคุม ชนิด HCAW

สามารถควบคุมฮีตเตอร์ด้วยลมร้อนได้ 2 เครื่องในเวลาเดียวกัน

มีตัวควบคุมอุณหภูมิ2ตัว คุณสามารถตั้งอุณหภูมิแยกกันได้

การตั้งค่าความร้อนเกินเป็นศูนย์ให้ความร้อนที่เสถียร

สวิตช์ไฟหลักและสวิตช์ไฟฮีตเตอร์แยกจากกัน ดังนั้นคุณจึงสามารถเริ่มทำความร้อนได้หลังจากตั้งอุณหภูมิแล้ว

ควบคุมอุณหภูมิและควบคุมการไหล ชนิด HCAFM

คุณสามารถควบคุมอุณหภูมิและอัตราการไหลของเครื่องทำลมร้อน
การตั้งค่าศูนย์ความร้อนสูงเกินไปทำให้ได้ความร้อนที่เสถียร
สามารถปรับอัตราการไหลได้ด้วยวาล์วควบคุมการไหล
ฟังก์ชันป้องกันกระแสลมในตัวช่วยป้องกันความเสียหายจากความร้อนที่จะเกิดกับฮีตเตอร์
เนื่องจากสวิตช์ไฟหลักและสวิตช์ไฟของฮีตเตอร์แยกจากกัน จึงสามารถเริ่มทำความร้อนได้หลังจากตั้งอุณหภูมิแล้ว



คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF
