งคอนโทรลเลอร์ฮีทเตอร์ประสิทธิภาพสูง HHC2


คุณสมบัติ

  • HHC2 เป็นตัวควบคุมฮีตเตอร์ที่สามารถปรับแต่งได้โดยการรวมฟังก์ชันพื้นฐานเข้ากับตัวเลือกต่างๆ
  • สามารถระบุประเภทการออกแบบสากลสี CUD เป็นตัวเลือกได้
    ไฟแสดงสถานะสีขาว น้ำเงิน และเหลือง ปุ่มสั่งงานสีน้ำเงินและเหลือง
    โทนสีที่ทุกคนมองเห็นได้ง่าย
  • “HHC2” มีความสามารถในการควบคุมการเปิด-ปิดของกำลังไฟ, แรงดันไฟฟ้าได้ด้วยตนเอง
    ขีดจำกัดปัจจุบัน ช้าลง เบรกเกอร์กระแสเกินของแรงดันไฟฟ้าและอื่นๆ
    มีอุปกรณ์ความปลอดภัยเพียงพอที่จำเป็นสำหรับฮีตเตอร์ฮาโลเจน
  • ประเภทตัวควบคุมอุณหภูมิที่เป็นอุปกรณ์เสริมมีข้อกำหนดเฉพาะของเทอร์โมคัปเปิลและข้อกำหนดของเทอร์โมมิเตอร์แบบแผ่รังสี
  • เมื่อเลือกตัวเลือก คุณจะสามารถควบคุมการเปิด-ปิดและแรงดันไฟฟ้าได้แม้จะมีสัญญาณภายนอกก็ตาม
  • ด้วยรุ่นที่มีฟังก์ชัน IOT เสริม คุณสามารถตรวจสอบข้อมูล เช่น อุณหภูมิที่ตั้งไว้ อุณหภูมิความร้อน เวลาในการทำงาน จำนวนการทำงาน จำนวนการเปลี่ยนฮีตเตอร์ และ MTBF
  • การใช้เซ็นเซอร์ทำซ้ำของตัวเลือกที่เลือกไว้ การจัดการการเตือนอุณหภูมิเกินทำได้
  • การทดสอบความร้อนอย่างแม่นยำสามารถทำได้โดยใช้ตัวตั้งเวลาแบบนัดเดียวซึ่งเป็นอุปกรณ์เสริม



รายการข้อมูลจำเพาะ

รุ่น แหล่งจ่ายไฟ ควบคุมแรงดันไฟฟ้า ควบคุมกระแส
HHC2-12v-300w AC100-240v DC12v 25A
HHC2-24v-330w AC100-240v DC24v 13A
HHC2-36v-600w AC100-240v DC36v 15A
HHC2-36v-1kw AC100-240v DC36v 28A
HHC2-120V-3kW AC200-240v AC120v 25A
HHC2-100v-240v-15A AC100-240v AC100-240v 15A
HHC2-100v-240v-30A AC100-240v AC100-240v 30A
HHC2-100v-240v-60A AC100-240v AC100-240v 60A

ฟังก์ชันพื้นฐาน

การทำงาน รายการและคำอธิบาย
แรงดันไฟฟ้าของแหล่งจ่ายไฟ  AC100V~240V 50/60Hz
DC ควบคุมกระแส  12v-300w / 24v-300w / 36v-500w / 36v-1kw
AC ควบคุมกระแส  15A / 30A / 60A
โวลต์มิเตอร์แบบอนาล็อก แสดงแรงดันขาออกของฮีตเตอร์ด้วยอะนาล็อกมิเตอร์
คู่มือเปิด-ปิด เอาต์พุตสามารถเปิด/ปิดได้ด้วยสวิตช์บนแผงควบคุม
การปรับแรงดันไฟฟ้าด้วยตนเอง แรงดันเอาต์พุตสามารถเปลี่ยนแปลงได้ตั้งแต่ 0-98% ด้วยปุ่มหมุนบนแผงควบคุม
เอาต์พุต AC เริ่มต้นอย่างนุ่มนวล เมื่อเอาต์พุตเปิด แรงดันไฟฟ้าจะช้าลงเพื่อหยุดกระแสที่ไหลเข้า
ฟังก์ชั่นป้องกันกระแสเกิน เบรกเกอร์ความเร็วสูงช่วยปกป้ององค์ประกอบเซมิคอนดักเตอร์ไฟฟ้าจากกระแสไฟฟ้าที่มากเกินไป
ฟังก์ชันตรวจจับการตัดการเชื่อมต่อ ตรวจหา แสดง และส่งออกการตัดการเชื่อมต่อของฮีตเตอร์ AC
สภาพแวดล้อมการใช้งาน  อุณหภูมิ 0-45℃ ความชื้น 10-95% (ไม่มีการควบแน่น)
ขนาดภายนอก  สูง 300 x กว้าง 300 x ลึก 300 มม

ตัวเลือก

รุ่น รายการและคำอธิบาย
CUD สี ดีไซน์สากล สีขาว น้ำเงิน เหลือง ไฟแสดงสถานะ/ปุ่มกด น้ำเงิน เหลือง
TC ตัวควบคุมอุณหภูมิอินพุตเทอร์โมคัปเปิล
TP ตัวควบคุมอุณหภูมิอินพุตเทอร์โมมิเตอร์แบบแผ่รังสี
PM เครื่องวัดอุณหภูมิรังสีติดตั้งอยู่บนพื้นผิว
SV ฟังก์ชั่นหัวหน้างาน ตรวจสอบและควบคุมความร้อนสูงเกินไป
HL High-Low การควบคุมสูง-ต่ำ ทำให้การขึ้นลงเร็วขึ้น
TMR1 ตัวจับเวลาแบบติดตั้งบนพื้นผิว – การตั้งค่าสำหรับการทำความร้อนแบบ one-shot
TMR2 ตัวจับเวลาแบบติดตั้งบนพื้นผิว – ตั้งเวลาอุ่นเครื่อง
TMR3 ตัวจับเวลาแบบติดตั้งบนพื้นผิว – แสดงเวลาความร้อนสะสมสำหรับการบำรุงรักษาเชิงคาดการณ์
RC1 เริ่มและหยุดการทำความร้อนด้วยสัญญาณหน้าสัมผัสแบบไม่มีแรงดันจากภายนอก
RC2 แรงดันเอาต์พุตถูกควบคุมโดยสัญญาณภายนอก 4 ถึง 20mA
RSP ระบุการตั้งค่าภายนอกด้วย 4-20mA
MON ส่งออกค่าปัจจุบันภายนอกที่ 4-20mA
RS485 การสื่อสาร RS-485
IOT ฟังก์ชั่นไอโอที
AirV วาล์วเปิด-ปิดแอร์
OFDT วาล์วปิดแอร์ ตัวตั้งเวลาทำความเย็น 5 นาทีหลังจากหยุดทำความร้อน
WP สัญญาณเตือนแรงดันน้ำหล่อเย็นต่ำ
AP สัญญาณเตือนแรงดันอากาศเย็นเทอร์มินอลไม่เพียงพอ
DC24 แหล่งจ่ายไฟ DC24V สำหรับพัดลมระบายความร้อน
CFS การประมวลผลสัญญาณการตรวจจับการหยุดพัดลมระบายความร้อน
FPR รางป้องกันด้านหน้า
RPR รางป้องกันด้านหลัง
เครื่องวัดอุณหภูมิรังสี เราจะจัดหาและปรับแต่งเทอร์โมมิเตอร์แบบรังสีตามการใช้งานที่คุณต้องการ
สายไฟฟ้า เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการฟังก์ชันนอกเหนือจากข้างต้น โปรดติดต่อเรา
ขนาดภายนอกอาจเปลี่ยนแปลงเมื่อมีการเพิ่มฟังก์ชัน

สายไฟสำหรับตัวควบคุมฮีตเตอร์

เราจะผลิตสายไฟที่ระบุ

หากคุณต้องการปลั๊กหรือคอนเนคเตอร์ที่ไม่ได้แสดงไว้ด้านบน เราจะผลิตให้ได้มากที่สุด

วิธีการกำหนดรูปแบบใบเสนอราคา
สำหรับ (รุ่นตัวควบคุมฮีตเตอร์) – (รูปทรงปลั๊ก) – (ความยาวสายไฟ)
ตัวอย่างรูปแบบใบเสนอราคา
HHC2-100v-240v-30A/TP/TMR1/RC1-TypeA-5m

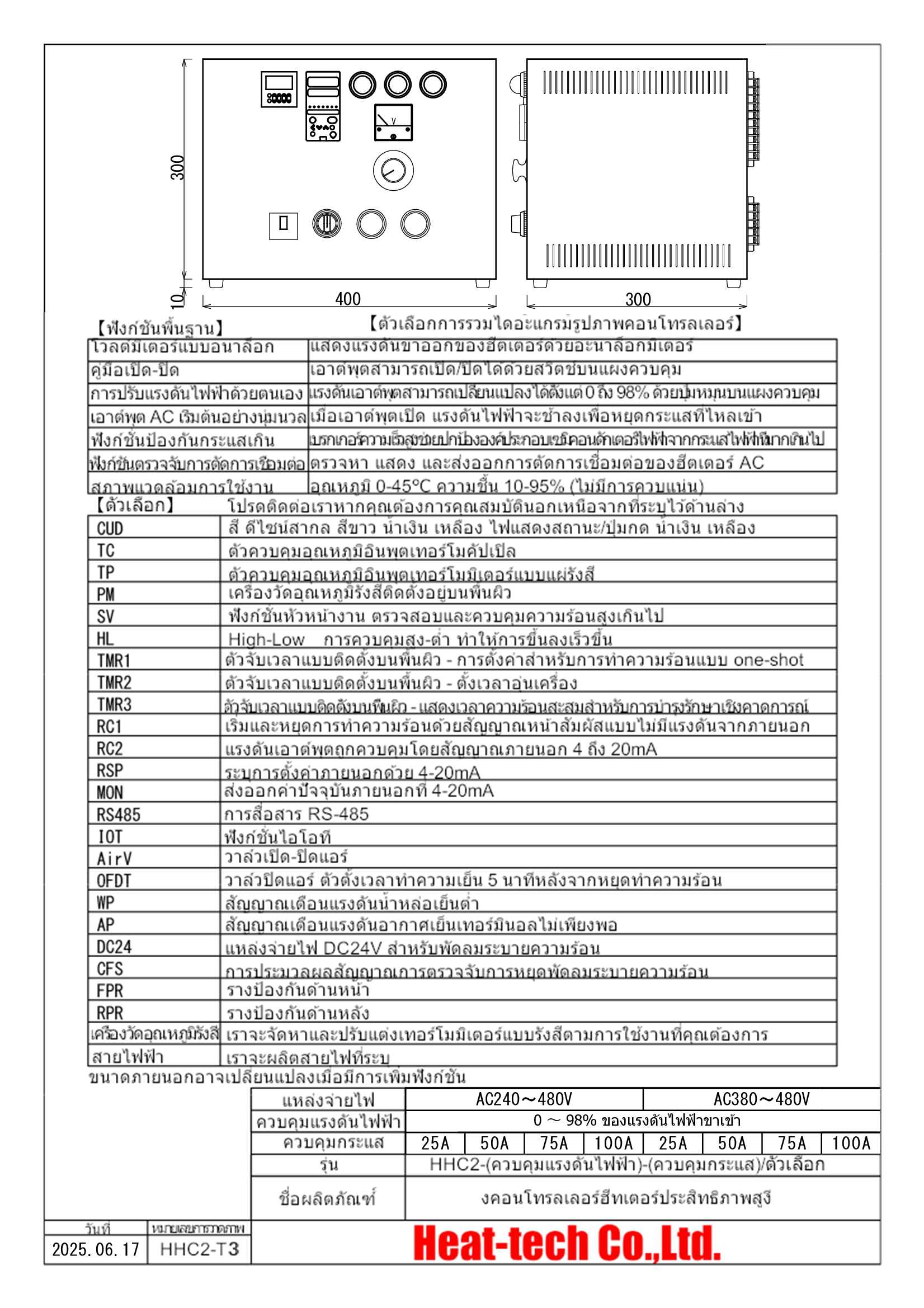

คลิกที่นี่เพื่อดูและดาวน์โหลดแคตตาล็อก PDF
